Jakie są rodzaje modułów liniowych? Jakie są ich zalety i wady?
Moduły liniowe to podstawowe elementy przekładni w urządzeniach zautomatyzowanych. Do popularnych typów należą paski rozrządu, śruby pociągowe, listwy zębate i moduły silników liniowych. Każdy typ charakteryzuje się znacząco inną konstrukcją i parametrami użytkowymi. Zalety i wady tych czterech typów modułów zostały podsumowane poniżej, aby ułatwić porównanie przy wyborze sprzętu.

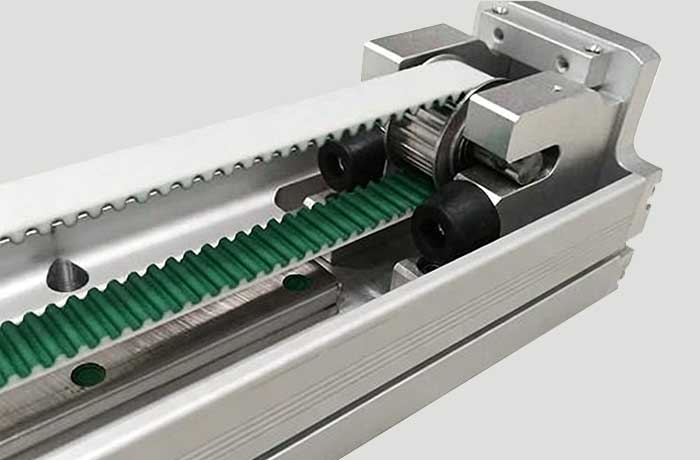

I. Moduły liniowe paska rozrządu
Zalety:
1. Stabilna i precyzyjna skrzynia biegów: wykorzystuje przekładnię zębatą, która eliminuje poślizg, utrzymuje stały współczynnik przełożenia i gwarantuje płynną i stabilną pracę, spełniając potrzeby większości konwencjonalnych zautomatyzowanych układów przekładniowych.
2. Niski poziom hałasu i dobra redukcja drgań: Elastyczne właściwości amortyzujące pasa skutecznie redukują drgania i hałas roboczy, dzięki czemu nadaje się on do stosowania w cichych środowiskach pracy.
3. Łatwa konserwacja i wysoka opłacalność: prosta konstrukcja, uniwersalne części, wygodna codzienna konserwacja, niskie koszty eksploatacji i duża kompatybilność ze sprzętem produkowanym masowo.
4. Obsługuje bardzo długie skoki: Brak ograniczeń ugięcia śruby pociągowej; odległość między środkami może wynosić ponad 10 metrów, co jest przydatne w przypadku przesadzania, transportu i innych warunków pracy o długim skoku.
Wady:
1. Niższa nośność w porównaniu z modułami śruby pociągowej. 2. Należy zachować odpowiednie napięcie, a urządzenie napinające należy regularnie sprawdzać i regulować.
3. Dokładność pozycjonowania modułów paska rozrządu nie jest tak wysoka jak modułów śruby kulowej.
Dokładność modułów paska rozrządu zależy przede wszystkim od dokładności wykonania i montażu paska rozrządu i kół pasowych. Aby zapewnić wysoką precyzję działania modułu, konieczne jest wybieranie producentów z zaawansowanymi procesami produkcyjnymi i rygorystycznymi systemami zarządzania jakością, a także stosowanie wysokiej jakości pasków rozrządu i kół pasowych.

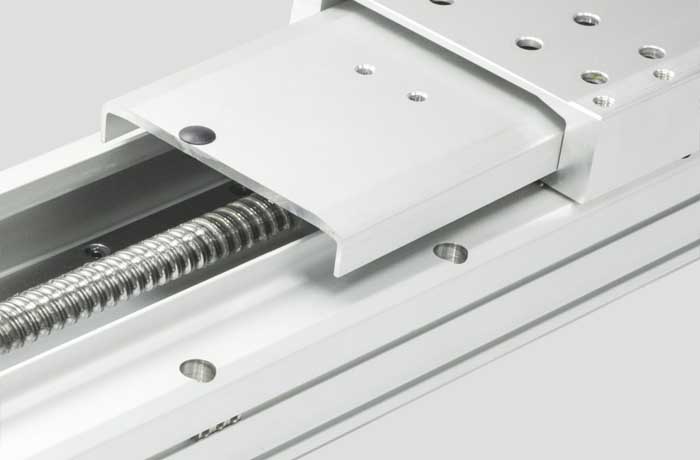

II. Moduły liniowe ze śrubą kulową
Zalety:
1. Wysoka wydajność transmisji: Moduły śrub kulowych charakteryzują się wysoką wydajnością transmisji i mogą szybko przesyłać moc.
2. Wysoka dokładność przekładni: Ruch przekładni śrubowej kulowej jest płynny, bez pełzania, co gwarantuje wysoką precyzję przekładni.
3. Długa żywotność: Ze względu na niskie straty tarcia wynikające z tarcia tocznego żywotność jest stosunkowo długa.
4. Odwracalność: moduły śrub kulowych mogą zamieniać ruch obrotowy na ruch liniowy i odwrotnie.
Wady:
1. Brak samoblokowania: Moduły śrub kulowych nie mogą blokować się samoczynnie, gdy są używane w pionie, dlatego wymagają dodatkowego urządzenia hamującego.
2. Ograniczony skok: Skok modułu śruby pociągowej na ogół nie przekracza 2 metrów.
3. Wyższa cena: Koszt produkcji jest stosunkowo wyższy niż w przypadku modułów liniowych z paskiem synchronicznym i przekładnią zębatą.

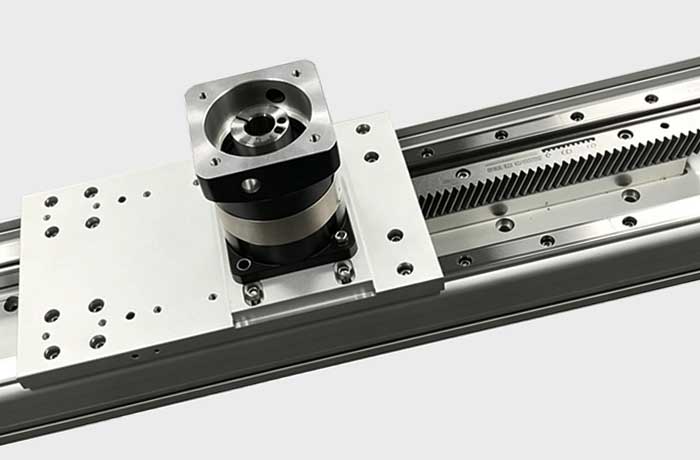

III. Moduł liniowy zębatkowy
Zalety
1. Wytrzymała konstrukcja: Przekładnia i listwa zębata charakteryzują się wystarczającą sztywnością i odpornością na uderzenia, wytrzymują duże obciążenia i momenty obrotowe, co czyni je odpowiednimi do pracy w ciężkich warunkach.
2. Płynna praca przekładni: Nie jest podatna na wibracje ani odchylenia podczas pracy pod dużym obciążeniem i przy dużej prędkości, co zapewnia doskonałą stabilność sprzętu.
3. Nieograniczony skok: łączenie wielosegmentowe pozwala na uzyskanie transmisji o bardzo długim skoku.
Wady
1. Niższa dokładność konwencjonalna: W porównaniu z innymi metodami transmisji, dokładność modułów zębatkowych jest niższa, co sprawia, że nie nadają się one do zastosowań wymagających wysokiej precyzji sterowania ruchem.
2. Szybkie zużycie i wysokie wymagania konserwacyjne: Przekładnie ze stykiem twardym typu metal-metal są podatne na zużycie, dlatego wymagają regularnego smarowania i kontroli luzów.
3. Wysokie wymagania instalacyjne: rygorystyczne wymagania dotyczące płaskości podstawy i dokładności połączeń; nieprawidłowa instalacja może łatwo prowadzić do zacięć i awarii.

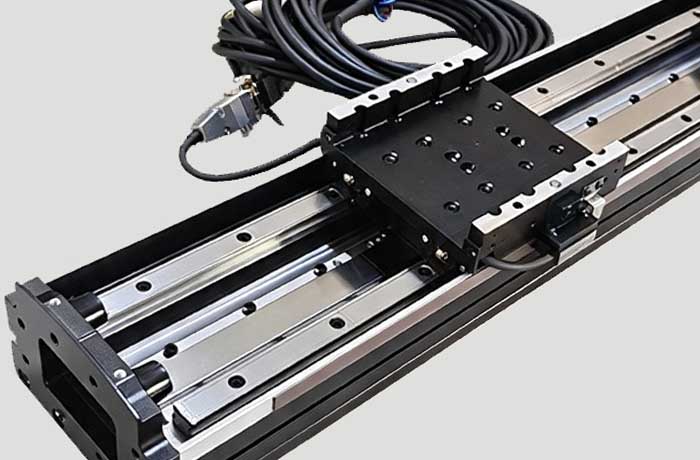

IV. Moduł silnika liniowego
Zalety
1. Niezwykle wysoka prędkość: brak opóźnień w przekładni mechanicznej, doskonałe przyspieszenie, odpowiednie do pracy przy dużych prędkościach. 2. Niezwykle wysoka dokładność pozycjonowania: wysoka powtarzalność, spełniająca wymagania obróbki i kontroli o wysokiej precyzji.
3. Prosta konstrukcja: Brak skomplikowanego mechanizmu przekładniowego, co skutkuje bardziej zwartą konstrukcją.
4. Niski poziom hałasu i wibracji: Stosunkowo niski poziom hałasu i wibracji podczas pracy, co poprawia ogólną wydajność sprzętu.
Wady:
1. Wysoki koszt: Główne komponenty i system sterowania są niezwykle drogie, a całkowity koszt inwestycji znacznie przekracza koszt innych modułów.
2. Nie nadaje się do pracy w pionie: Brak funkcji automatycznej blokady po wyłączeniu zasilania, łatwe przesuwanie się ładunku, nie nadaje się do pracy w pionie.
3. Ograniczona obciążalność i podatność na generowanie ciepła: Wysoka emisja ciepła podczas pracy z dużą prędkością, słabsza ciągła obciążalność w porównaniu z modułami śrub pociągowych i zębatek. Wrażliwość na czystość, temperaturę i wilgotność oraz dokładność montażu; podatność na zakłócenia elektromagnetyczne.
